Селективность УЗО — что это такое?

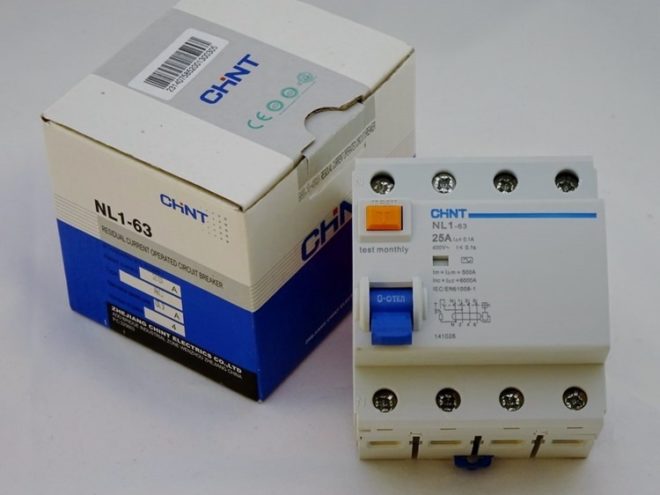

Селективное УЗО

С устройством защитного отключения (УЗО) знакомы многие. Современная электрическая сеть не обходится без этого элемента защитной автоматики. Основная цель его монтажа – обезопасить человека от воздействия электричества и от возгораний, вызванных токовыми утечками. Такие аварийные ситуации могут возникнуть из-за изношенной старой изоляции проводников или некачественного соединения электропроводки. Чтобы подобные аварии вовремя обнаружить и не дать им перерасти в пожар или электротравму, устанавливают устройства защитного отключения. При монтаже двухуровневой защиты применяют селективное УЗО. Что это за устройство? Чем оно отличается от обыкновенного? Какие ещё бывают виды и типы УЗО? Ниже ответим на все эти вопросы.

Что такое селективность?

Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.

Пример относительной и абсолютной селективности

Чтобы вам было понятно, рассмотрим это на простом примере.

Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:

  • После вводного автомата установлено общее селективное УЗО на вводе.
  • Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.

Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).

Наглядно про селективность УЗО на видео:

Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.

При пробое фазы на корпус УЗО обесточит сеть

В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.

Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Пример схемы – несколько УЗО

Исходя из временного интервала селективное УЗО имеет две разновидности:

  • Тип «S» с выдержкой времени 0,15-0,5 с.
  • Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания).

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Селективное УЗО на вводе и обычные дальше по схеме

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:

Классификация устройств по форме токовой утечки

Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:

  1. Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.

Типы УЗО – A, B, AC

  1. Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.
  2. Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.

Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.

Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.

Нужная информация есть в паспорте устройства

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Устройство УЗО

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Дифавтомат и УЗО

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

  • Описание практически всех характеристик устройства вы найдёте на корпусе. При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время. Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства.

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

На маркировке УЗО указаны все его характеристики

  • Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.
