УЗО в электрике — что это такое?

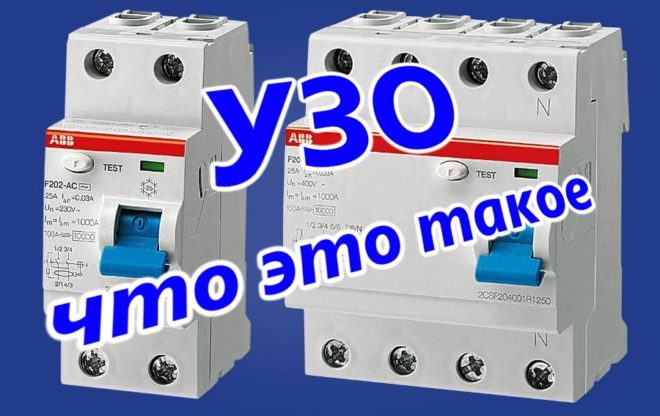

Что такое УЗО

На сегодняшний день уже многие люди, даже не связанные профессионально с электричеством, слышали о таком понятии, как УЗО. Что это такое? Где применяются подобные устройства? Каково их функциональное назначение? Может ли современная электрика обходиться без УЗО? Видите, как много вопросов. Попытаемся на всё дать ответы.

Чтобы разобраться досконально, понадобится, по меньшей мере, техническое образование, потому что принцип действия, схема подключения, конструктивные особенности у этого устройства достаточно сложные. Мы в такие дебри лезть не будем, и расскажем вкратце основные моменты, чтобы вы хотя бы правильно смогли представить себе, что такое УЗО. В электрике подобные элементы защиты применяются сравнительно недавно. Лет двадцать назад ни одно жилое помещение такими устройствами оборудовано не было, а сейчас без них уже трудно представить распределительный щиток.

Для того чтобы понимать как именно работает это устройство, желательно сначала разобраться, для чего нужно УЗО?

Основное предназначение устройства

Вы в курсе, как расшифровывается УЗО? Устройство защитного отключения. Большинство ошибочно полагает, что автоматические выключатели (в простонародье именуемые автоматами) и УЗО это одно и то же.

Автоматические выключатели и УЗО внешне очень похожи

Здесь важно уловить, в чём разница, что и от чего защищает каждое из этих устройств?

Автоматы защищают подающую сеть напряжения. Например, каждая комната в вашем доме запитана от отдельного автомата. В случае если в какой-то электрической ветви возникнет короткое замыкание или перегруз, автоматический выключатель отключится и тем самым отсечёт повреждённый участок, спасая общую сеть.

УЗО в квартире устанавливается, чтобы обезопасить людей. Сама расшифровка об этом говорит – «защитного отключения», то есть элемент защищает человека от случайного поражения электричеством.

Каким образом он это делает?

Наши дома сейчас напичканы огромным количеством бытовой техники, причём некоторые электроприборы очень мощные. В то же время электрическая проводка имеет определённый срок эксплуатации и со временем есть вероятность выхода из строя изоляции, что повлечёт за собой соединение проводки с землёй. В результате ток начнёт двигаться не по заданному пути, а произойдёт утечка на землю, проводником для этого может стать человек. Тоже рассмотрим это на примере.

Предположим, что в каком-то электрическом бытовом приборе (чайник, посудомоечная либо стиральная машинка, пылесос) произошёл пробой изоляции.

Принцип работы УЗО

В результате корпус электроприбора будет обладать неким потенциалом. Коснувшись корпуса, можно получить токовый удар. Как видите, для того чтобы заработать электрическую травму необязательно влезть в розетку, всё гораздо банальнее, потому так важно защищать себя от подобных случайных прикосновений.

Конечно, если в помещении есть заземляющий контур и установлены коммутационные аппараты (розетки) с заземлением, они спасут от электротравмы. Но иногда электрика в наших квартирах не вполне соответствует нормативам и правилам. Согласитесь, не у всех и не в каждой комнате имеются розетки с заземляющим контактом, а в качестве и надёжности контура заземления у нас вообще нет никакой уверенности.

Наглядно про УЗО на видео:

Значит, придётся защищать себя, установив в распределительных щитках УЗО. Как только появляется токовая утечка, оно отключается, таким образом, спасая человеческую жизнь.

Не менее важным назначением устройства считается защита домов от возможности возгорания и пожара, которые возникают при нарушениях изоляции проводки.

Рабочие характеристики

Если вы никогда не встречались с УЗО и пытаетесь мысленно нарисовать себе картину, что это такое, достаточно вспомнить обыкновенный автомат.

Внутреннее устройство УЗО и принцип его работы

Аналогично с этим коммутационным аппаратом без УЗО не обходится современная защитная автоматика электросети. Служит устройство для коммутации цепей (то есть отслеживает проходящий по цепи ток и, если обнаружит утечку, разрывает её).

Если посмотреть на корпус, вы обнаружите на нём множество букв и цифр, которые характеризуют устройство. Как они расшифровываются?

  • В самом верху указан завод или фирма-производитель устройства.
  • Далее следует наименование модели.

Здесь не всегда есть аббревиатура – УЗО, иногда пишут ВДТ (выключатель дифференциального тока), или УДТ (устройство дифференциального тока). Можно считать всё это синонимами – принципиально это все одно и то же устройство.

  • Затем написано цифровое значение рабочего тока (это максимальная величина тока, который может коммутировать данное устройство).
  • Следующими указаны стандартные параметры бытовой электрической сети – напряжение 220-230 В, частота – 50 Гц.
  • Далее идёт ток утечки (это величина, при котором УЗО сработает).
  • Потом обозначается тип устройства (он может быть написан буквами либо нарисован значками, о которых мы поговорим чуть ниже).

Маркировка на корпусе УЗО

  • Диапазон рабочих температур. Как правило, для УЗО минимальный предел -25 градусов, максимальный + 40.
  • Следующая токовая величина соответствует условному номинальному току КЗ. Эта цифра означает, какой максимальный ток при коротком замыкании выдерживает УЗО, не отключаясь, если при этом ему будет обеспечена защита подходящим автоматом.
  • Однолинейная схема УЗО.

Разные производители данные на корпусе могут менять (кто-то добавляет дополнительные характеристики, другие фирмы наоборот, убирают некоторые параметры). Но основная информация указывается всегда, особенно такая важная, как величины токов (утечки и рабочего).

Как правильно выбирать УЗО – на следующем видео:

Как видите характеристик у устройства очень много, в зависимости от них производятся различные виды УЗО. Как и чем они различаются друг от друга, поговорим ниже.

Разновидности

Классифицируют все устройства по нескольким параметрам:

  • по форме токовой утечки;
  • по способу действия;
  • по временной выдержке;
  • по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

  • «АС». Наиболее распространённое и доступное по цене УЗО. Работает на отключение, если в цепях возникает переменная синусоидальная токовая утечка (плавно нарастающая либо мгновенная). Корпус такого УЗО имеет буквенное обозначение «АС» либо значок:

УЗО с типом защиты «AC»



  • «А». Отключается, если в цепях мгновенно возникают либо плавно нарастают токи утечки переменной синусоидальной или постоянной пульсирующей формы. Подобные УЗО используют повсеместно. Правда за счёт того, что они ведут контроль не только за переменным, но и за постоянным током, возникающим в блоке питания, цена их намного больше.

В паспортных документах на некоторую бытовую технику иногда даются конкретные рекомендации, что подключать её надо обязательно через УЗО типа «А».

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

УЗО с типом защиты «A»



  • «В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе:

УЗО с типом защиты «B»



Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

  • в подъездном распределительном щитке повредилась нулевая жила;
  • внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

Замыкание фазы на корпус электроприбора

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

Советуем вам всё-таки ставить УЗО электромеханического типа, хоть оно и превышает по цене электронное.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Схема электропроводки с использованием УЗО

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Обратите внимание! Не всегда селективность действия УЗО достигается выдержкой по времени, иногда этого добиваются за счёт уставок по дифференциальному току (этот способ сейчас более распространённый).

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

  • в сетях однофазного напряжения применяют двухполюсные модели;
  • в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

  • По установке (стационарные и переносные).
  • По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
  • По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.

Может использоваться сразу несколько видов защиты

  • По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.
