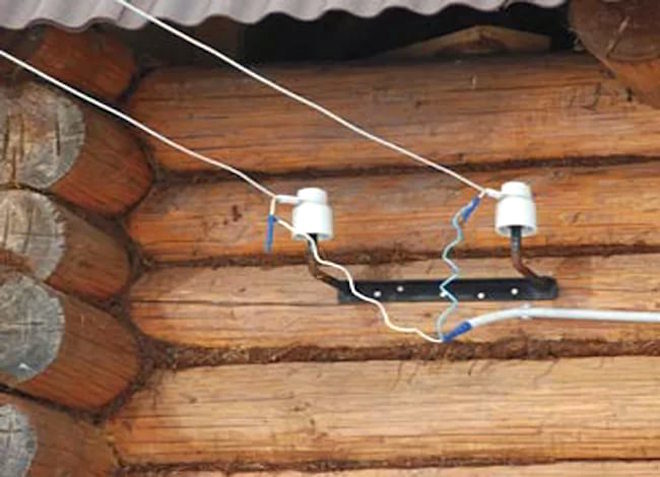

При организации проводки внутри помещения многие не задумываются о выборе провода и часто используют первый попавшийся вариант. При прокладке на улице такой подход недопустим, ведь здесь присутствует ряд негативных факторов — колебание температур, влияние УФ лучей, повышенная влажность, риск механических воздействий и прочие. Вот почему важно знать, какой провод использовать для проводки на улице, и что учесть в процессе его прокладки.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

бронированный кабель для прокладки под землей

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

  • Резина.
  • ПВХ материал.
  • Полиэтилен.
  • Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

маркировка проводов

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

  • П — полиэтилен.
  • Н — негорючая резина.
  • B — ПВХ.
  • К — капрон.
  • Пс — самозатухающий полиэтилен.
  • С — свинец.
  • Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

  • Б — с бронированной оболочкой.
  • Г — без брони (гибкий).
  • А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП кабель для наружной прокладки

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

кабель ВБбШв

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

кабель NYY

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

кабель NYM

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Альтернативные решения

кабель ВВГ и АВВГ

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий. Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

монтаж провоки на улице

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Краткие рекомендации по способу прокладки

прокладка кабеля в траншее

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Итоги

Выбирая провод для монтажа на улице, стоит учесть множество факторов, а также заранее продумать способ прокладки. Помните, что от правильности выбора кабеля и соблюдения правил ПУЭ в процессе прокладки зависит ваше спокойствие, безопасность, а иногда и жизнь.
